Мангал с крышей: шашлык состоится в любую погоду

Скоро лето, а значит, пора готовиться к отдыху на природе. Чтобы отдых всегда был комфортным, рекомендуем сделать мангал своими руками из металла, ведь трудно представить себе такой отдых без хорошенько прожаренного шашлыка. Это приспособление можно приобрести практически в любом хозяйственном магазине, но если не подходит стоимость/качество заводских изделий, то можно изготовить мангал своими руками из металла.

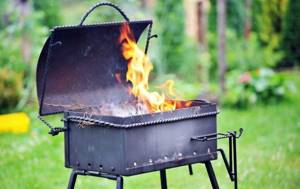

Мангал своими руками из металла

Достоинства железных мангалов

Подобного рода мангалы пользуются большой популярностью, и причина кроется в их бесспорных достоинствах, таких как:

• низкая стоимость;
• легкая чистка, транспортировка, сборка/демонтаж;
• равномерная прожарка мяса (железо отлично удерживает тепло);
• безопасность;
• удобство эксплуатации;
• возможность изготовления своими руками.

Обычно самодельные мангалы сваривают, но в отсутствие сварочного оборудования можно прибегнуть и к болтовому креплению.

Цены на различные виды и формы мангалов

Мангалы

Выбор материалов

Самым бюджетным материалом являются бетонные блоки. Внутри их рекомендуется выложить огнеупорным кирпичом.

Внешнюю отделку, как правило, делают из натурального камня. Этот природный материал не токсичен и отлично держит тепло. На установку уходит немало времени, однако, результат стоит потраченных сил.

Керамический кирпич – наиболее популярный материал. Он выглядит красиво, не боится открытого огня и великолепно сохраняет тепло. Рекомендуем предварительно почитать об азах кирпичной кладки, чтобы избежать ошибок в построении конструкции.

Изготовление мангала

В работе потребуются такие инструменты:

• листовая сталь;
• болгарка, диски к ней;
• электродрель;
• рулетка;
• сварочная техника (или болты для стяжки).

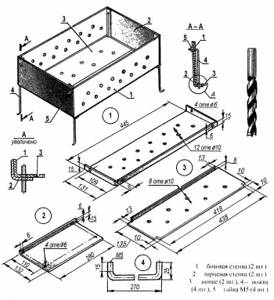

Рассмотрим процесс создания традиционного металлического мангала.

Этап 1. План

Помимо составления схемы, следует позаботиться о расходных материалах.

Обратите внимание! Нежелательно использовать в работе слишком толстые листы стали, иначе конструкцию будет трудно поднять. Сталь должна быть толщиной от 0,4 см до 1 см.

Этап 2. Расходные материалы

Ниже рассмотрены комплектующие для изготовления шашлычницы высотой в 85 см.

Опоры:

• 4 железные ножки длиной в 65 см из уголка или трубы ø2,5 см;
• пара угольников или труб ø2 см для горизонтального соединения ножек (каждое такое соединение будет иметь 76,5 см в длину).

Жаровня:

• две стенки размерами 77х20 см, сделанные из листа стали;
• пара поперечных стенок 39х20 см;
• металлическая сетка 39х77 см;
• пара поперечных труб для дна конструкции длиной в 39 см;
• две железных ручки для удобной транспортировки;
• несколько шамотных кирпичей.

Обратите внимание! Вместо сетки с поперечинами можно использовать один цельный лист 39х77 см.

Также потребуется крышка соответствующего размера с продольными краями, загнутыми внутрь.

Этап 3. Сварочные работы

Дальше все приготовленные элементы необходимо сварить или соединить болтами.

Шаг 1. Вначале из стенок и дна сваривается корпус (использование болтов будет рассмотрено ниже).

Шаг 2. К корпусу привариваются ножки.

Шаг 3. Ножки укрепляются продольной связью, желательно на высоте 15 см – так между ними останется запас для хранения дров.

Шаг 4. Если для дна жаровни использовалась металлическая сетка, то укладывается шамотный кирпич. В продольных стенках проделываются небольшие отверстия (по 5 штук на каждой стороне, шаг – 10 см) для подачи кислорода (так дрова будут быстрее разжигаться).

Шаг 5. На поперечных стенках фиксируются ручки, изготовленные из стальной проволоки ø1 см.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Этап 4. Покраска мангала

Вначале разберемся, нужно ли вообще красить шашлычницу. С одной стороны, краску, равно как и другие химические средства, нежелательно наносить на мангал, т. к. приготавливаемое мясо вберет вредные вещества. С другой стороны, нынешние средства, используемые для покраски шашлычниц, абсолютно безопасны.

Обратите внимание! Проблемой может стать лишь высокая температура горения, способная привести к расслаиванию или даже сгоранию покрасочного слоя.

Среди всех огнеупорных покрытий для мангала рекомендуется выбрать следующие:

• кремнийорганическую эмаль, которая выдерживает температуру до 600ᵒС;
• термические порошкообразные краски – эффективные, но сложные в нанесении (нуждаются в высокотемпературном обжиге);
• технологию оксидирования.

Видео – Мангал своими руками

Технологический процесс создания мангала методом сварки

Здесь важно определиться, какую вы планируете конструкцию – стационарную или переносную. Первую можно установить в определённом месте и на долгое время. Вторую – можно без проблем перевозить.

Обычно применение сварочной техники необходимо при производстве стационарной версии. Перед самим рабочим процессом обязательно просмотрите видеоуроки и решите, как будете декорировать будущий аппарат.

Алгоритм работ здесь следующий:

Стадия 1. Первоначально создайте раскройки. На металлических листах требуется обозначить линии. Ориентиром в этом процессе служит заранее сделанный или скопированный чертёж.

Стадия 2. Из рабочего материала нужно вырезать все основные составляющие задуманной конструкции. Работа идёт в соответствии с имеющейся разметкой на листах. Должно образоваться дно. Это самая крупная составляющая. Её образуют четыре боковые части. Две из них – короткие, а другие две – длинные.

Стадия 3. В длинных боковых составляющих обязательно сделайте отверстия. Их можно просто высверлить в одну линию. Они гарантируют проникновение кислорода в топку к углям. И тогда в вашем аппарате будет сохраняться жар, требующийся для нормального рабочего процесса. Дистанцированы отверстия друг от друга должны быть примерно на 5.5 см. Смотрите, чтобы до кромки оставалось минимум 2,5 см.

Стадия 4. Все боковые компоненты (и длинные, и короткие) соединяются друг с другом сварочным способом. Должна образоваться прямоугольная конструкция без днища и крышки. На верхних крайних сторонах длинных стенок устраиваются надрезы. В этой работе следует применять болгарку. У этого инструмента должна быть специальная насадка для резки и обработки металлических изделий. В одно время рекомендуется делать надрезы на двух боковых частях. Они должны превосходно сочетаться. Последует совмещение надрезов. Если всё сделаете грамотно, в будущем без сложностей будете располагать здесь шампура.

Стадия 5. Все боковые составляющие, уже сваренные, нужно приварить к днищу планируемой конструкции. Здесь крайне важны хорошие навыки сварщика и умение работать со сварочной техникой. Задача такова: все сварочные соединения должны получиться максимально качественно. Так у вас получится короб. Если у вас материал толщиной 2-3 мм, лучше работать с инверторной сварочной техникой. Для создания короба достаточно четырёх швов с каждой стороны. Если плотность материала 1,5 – 2 мм, днище и стенки выгибаются определённым образом. Этого нужно не допустить. Поэтому эти компоненты усиливаются с помощью профильной трубы или уголка.

Стадия 6. К данному коробу привариваются ножки. Их приготовить к работе нетрудно. В этой задаче помогут металлические уголки. Ножки можно монтировать вдоль углов созданной конструкции, можно в торец днища.

Мангал стационарный с навесом

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.

Создание своими руками

Многие предпочитают создавать мангал с крышей своими руками. В этом случае можно создать действительно хорошую модель, аналоги которой найти будет невозможно. Если вы обладаете определёнными строительными навыками, то создать такую конструкцию будет нетрудно.

Составлять чертёж конструкции в этом случае лучше всего будет профессионалам. Которые смогут с точностью определить все параметры устройства и учесть все требования хозяина. Это исключит возможность переделывания изделия в будущем.

Постоянное расположение любого устройство будет предполагать создание крепкого фундамента. Мангал с крышей в этом случае не будет исключением. Ножки лучше всего будет глубоко погрузить в основание —это поможет придать особую надёжность и фиксацию конструкции.

Аккуратность проведения работ по сварке повлияет на качество и внешний вид готового изделия. Все швы нужно хорошо зачистить специальным препаратом, который не даст возникнуть коррозии.

При использовании мангала пользователь может выявить некоторые недочёты расчётов, которые можно легко исправить. Чтобы не допустить поломки устройства, в процессе создания конструкции следует использовать метал только лучшего качества, на котором не будет никаких дефектов.

Толщина металлического листа окажет влияние на время использования готовой конструкции. Такой металл при периодическом воздействии огня и перепадах температуры также может сильно ухудшить свои характеристики.

В самом мангале нужно обязательно создать отверстия определённого размера. Они помогут создать определённую тягу при горении дров. Помимо этого, можно сделать специальные прорези для создания более надёжного крепления шампуров при жарке пищи.

Следуя заранее нанесённой разметке, на металле нужно вырезать фрагмент будущей конструкции. При этом с каждой стороны нужно оставить по 3−4 дополнительных сантиметров стыков. С помощью специальных болтов сварочного устройства происходит сборка мангала с креплением главных частей друг к другу.

По окончании сборки можно начать крепление крыши на мангал, что предполагает применение дополнительных прутов и уголков для создания надёжного каркаса. Высота стоек будет определена индивидуально в зависимости от выбранного варианта конструкции. Наилучшей альтернативой простому мангалу станет устройство с монтированной крышей.

Строение крыши

Так как крыша будет устанавливаться на не совсем простом объекте, то ей придётся выдерживать особую нагрузку, например, высокие температуры либо обволакивание дыма.

Мангал, как главный атрибут для комфортного отдыха за городом, существует почти у каждого дачника. Он может покупаться по случаю либо создаваться по вдохновению. В любом из этих случаев вам останется лишь немного улучшить устройство, создав на нём надёжную крышу.

Для установки такого устройства лучше всего использовать лишь прочные материалы. Жар, идущий снизу, будет провоцировать процесс образования своеобразного конденсата сверху, поэтому приоритет нужно отдавать материала, которые будут обладать следующими качествами:

• влагостойкость;
• жаростойкость.

Лучше всего реагирует на перепады температуры и повышенную влажность профнастил. У листа из металла такого класса есть особое полимерное покрытие, которое не даёт ему ржаветь и добавляет особой красоты. Вы сможете найти профнастил именно в том цвете, который будет хорошо смотреться с общей стилистикой участка.

Опорный каркас для такой крыши можно создать, сварив металлический профиль и трубы. Хорошая крыша получится из:

• металлочерепицы;
• шифера;
• керамочерепицы.

Сотовой карбонат же для этого использовать не стоит. От воздействия высокой температуры он может просто загореться.

Какого размера создать крышу для мангала — решать только вам. Сам показатель будет зависеть от того, какие именно задачи на неё нужно возложить. В любом случае крыша должна превышать общую площадь оборудования. Только так она сможет полностью защитить угли, а также пищу от воздействия дождя и ветра. Лучше всего будет выбирать материал с некоторым запасом.

Какой именно использовать материал — можно рассчитать по специальному рабочему чертежу, если. Без создания плана все деньги могут быть потрачены просто так. Хотя на самом дачном участке всегда найдётся применение даже самым маленьким обрезкам современных кровельных материалов.

Если говорить о формах крыш над мангалом, то они могут быть самыми разными:

• односкатный;
• полукруглый;
• арочного вида;
• двускатный.

Каждый представленный вариант будет хорош в использовании по-своему. Крыша может создаваться капитальной либо облегочной, с трубой или же без неё. К созданию трубы стоит присмотреться тщательнее. Труба, находящаяся над жаровней, поможет улучшить качество тяги и защитит от слишком едкого дыма. Он не будет воздействовать на глаза готовящего пищу, и гостей, которые сидят поблизости. На создание пирамидального типа дымосборника хватит всего двух метров широкой трубы.

Решая, какую именно форму крыши выбрать, нужно помнить, что она должна хорошо смотреться в архитектурном строении самого участка. Особо важным этот факт становится для стационарных конструкций, которые будут находиться во дворе круглый год.

Как установить конструкцию

При особом желании можно создать стационарную конструкцию, не перемещая её по участку. Это является важным фактом, так как пространство возле мангала можно хорошо украсить, создав для этого неповторимый экстерьер, а именно:

• установить рядом с мангалом уютную беседку;
• выложить своеобразную дорожку из камней, кирпича либо плитки;
• установить дополнительные лавки для отдыха;
• посадить цветы и кустарники на некотором расстоянии.

В зависимости от того, какого размера будет установленное устройство, определяется участок его постоянного расположения. В непосредственной близости с самим домом такую конструкцию устанавливать не стоит. Дым при готовке может проникать в жилое помещение.

При определении с местом размещения мангала для готовки нужно помнить о том, что сырые продукты и уже готовую пищу переносить на дальние расстояния не следует. Запах от рыбы и мяса может выветриться ещё при переносе блюда на стол.

Мангал с крышей также должен обладать дворницей, где будут находиться запасы дровишек. Помимо этого, в такой конструкции есть все нужные полки, на которые можно поставить не только мясо, но и кухонную посуду и другую утварь, необходимую в приготовлении блюда. Сам мангал будет эксплуатироваться годами и не даст конструкции покрываться ржавчиной ранее установленного срока.

Как выбрать конструкцию

Есть несколько критериев, которые нужно в обязательном порядке учитывать при выборе устройства. При создании конструкции нужно учесть:

1. Количество человек. Если в вашей семье присутствует от двух до трёх человек, то подойдёт самая простая конструкция (может, даже портативная).
2. Вес. Если мангал планируется переносить с одного места на другое, то чем он будет меньше весить, тем лучше для пользователя. Если же он будет находиться на одном месте, то это может быть и довольно тяжёлое изделие, которое будет обладать сразу несколькими надёжными точками опоры. Так с ним будет намного проще работать.
3. Вид прибора. Если вам важен такой фактор в устройстве, то лучше всего будет воспользоваться кованными мангалами, так как в этом случае ковка— это главный фактор.

Если же говорить о других критериях, то они будут не такими важными, так как не будут играть особой роли в конструкции и её использовании. Хотя выбирать предстоит самому пользователю, поэтому решать будут ли в конструкции дополнительные детали — только ему.

Установка ножек

Мангал, сделанный своими руками, хорош своей оптимальной высотой. При создании к жаровне можно будет прикрепить ножки совершенно любой высоты. При готовке с такими параметрами вам не придётся согинаться либо переворачивать шампуры присев на корточки. Определить оптимальную высоту ножек можно с помощью теста. Для этого берётся рулетка, одной ногой заступают на начало ленты, а после становятся прямо и сгибают руки в локтях почти под прямым углом. Такой показатель нужно зафиксировать.

От полученного показателя нужно и выбирать высоту жаровни, с помощью него вы получите нужную длину ножек. Установка лёгкого навеса на мобильном мангале будет лучшим вариантом. Такой навес хорошо защитит от воздействия внешней среды и не даст скапливаться едкому дыму поблизости с мангалом. У крыши навесного типа можно будет изменять угол наклона, а также регулировать общую высоту.

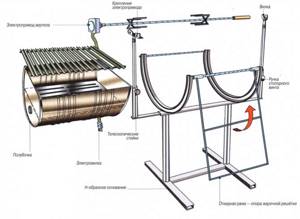

Создание мангала из железной бочки

При желании можно сконструировать и более габаритный вариант – к примеру, стационарную конструкцию из бочки. Сама бочка может быть любой, главное, чтобы ее размеров хватило для приготовления шашлыка.

Обратите внимание! Подбирая бочку, особое внимание стоит уделить ее «прошлому». Если раньше в ней хранились химические вещества или ГСМ, то ее запрещено использовать для создания мангала.

Кроме самой бочки следует приготовить:

• стальной уголок с полкой высотой минимум 4,5 см;
• четыре резиновых колеса (желательно с металлической основой);
• два комплекта дверных петель;
• дверную ручку (железную);
• металлическую сетку;
• болгарку, диски к ней;
• сварку;
• электролобзик.

Инструкция по изготовлению

Шаг 1. Нарезаются отрезки уголка необходимой длины. Высота конструкции должна составлять примерно 1 м, а ширина соответствовать длине бочки.

Шаг 2. Боковые элементы будут состоять из двух горизонтальных и двух вертикальных стоек каждый. Первые будут установлены снизу, примерно в 25 см от нижнего края вертикальных стоек, и сверху, на уровне радиуса бочки. Стойки выкладываются на ровной поверхности и свариваются так, как показано на изображении – под углом в 90ᵒ.

Шаг 3. Аналогичным образом сваривается вторая боковая часть конструкции, после чего оба элемента соединяются посредством двух уголков, установленных на уровне нижних горизонтальных стоек.

Обратите внимание! Соединять нужно с предельной осторожностью, чтобы избежать перекосов.

Шаг 4. К боковине крепятся колеса.

Шаг 5. Далее на готовую опору устанавливается бочка. Это нужно сделать таким образом, чтобы сливное отверстие располагалось сзади и сверху под углом в 30ᵒ, по правой стороне (в отношении к фронтальной части). Такое отверстие при эксплуатации послужит вытяжкой.

Шаг 6. При помощи мела отмечается ¼ часть бочки – крышка шашлычницы. Размеченная часть вырезается электролобзиком, края тщательно зачищаются болгаркой со шлифовальным диском.

Шаг 7. К четверти бочки крепятся дверные петли, после чего они соединяются с основанием – крышка готова. Для удобства эксплуатации к крышке крепится дверная ручка.

Шаг 8. В вытяжку вставляется труба соответствующего диаметра.

Шаг 9. Остается лишь позаботиться о внутреннем обустройстве. На внутренней поверхности корпуса привариваются специальные держатели (железные пластины размерами 3х6 см, хотя можно взять и тонкие уголки). Эти держатели устанавливаются посередине каждой из сторон, по две штуки.

Обратите внимание! Для удобной транспортировки к раме мангала можно прикрепить рукоятку. После этого конструкция окрашивается так же, как было описано в предыдущем пункте статьи.

Видео – Мангал из бочки

Как сделать мангал из камней или кирпичей

Эта конструкция похожа на предыдущую. Крупные камни или кирпичи тоже укладывают параллельно друг другу, ориентируясь на длину шампуров или решётки для мяса.

Если выложить кирпичи со всех четырёх сторон, тогда мангал будет практически как настоящий. Кроме того, пламя будет защищено от ветра, а жар будет сильнее.

Интересные идеи для мангалов

Узнайте, как сделать мангал своими руками из металла, а также рассмотрите разборные и стационарные конструкции, из нашей новой статьи.

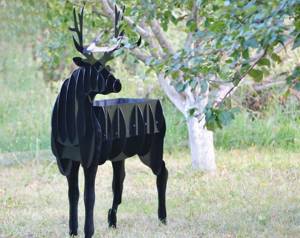

Если цель заключается в создании не только функциональной, но и привлекательной с дизайнерской точки зрения шашлычницы, то советуем обратить внимание на художественную ковку. Конечно, сделать это самостоятельно без специального оборудования и соответствующих навыков невозможно.

Или еще вариант: если есть возможность достать переднюю часть старого автомобиля, то ее также можно использовать при изготовлении мангала. Жаровня в такой конструкции помещена в капот. Более того, мангал уже с колесами, поэтому его можно взять с собой на природу (в качестве прицепа, разумеется).

Мини-мангал для городских квартир

Вряд ли в городской квартире найдется место для полноценного мангала, но это не значит, что вы должны отказывать себе в хорошем пикнике. Для подобных случаев существует миниатюрный балконный мангал, крепящийся на перила наподобие цветочных горшков. Длина таких конструкций чуть больше полуметра, поэтому они подойдут даже для самых малогабаритных террас и балконов.

При желании балконный мангал можно прикрутить к стене или установить в любом другом удобном месте. Словом, теперь можно насладиться кусом настоящего шашлыка даже не выходя из квартиры.

Как сделать мангал из шампуров

Для изготовления такого мангала понадобится много шампуров, потому что они, помимо прямого предназначения, будут использоваться и в качестве опоры.

Разведите на земле небольшой костёр. Когда дрова прогорят, воткните с двух противоположных сторон по три шампура так, чтобы над землёй оставалось около 15–20 см. В кольца проденьте два шампура или две тонкие ветки.

На такую конструкцию можно смело выкладывать насаженное на шампуры мясо.

Советы по эксплуатации мангалов

Чтобы шашлычница прослужила максимально долго, необходимо соблюдать все правила пожарной безопасности. Расстояние от огня до деревянных элементов конструкции (если такие имеются – к примеру, насадка на транспортировочную ручку) должно составлять минимум 20 см. Более того, все эти элементы обязательно следует обработать антисептиком и антипиреном.

Ранее, когда ассортимент специй был весьма скудным, для придачи блюдам аромата использовалось горящее дерево. Ниже приведены виды деревьев и мясо, для которого их лучше использовать:

• дуб – морепродукты, птица;
• яблоня – баранина, говядина, свинина;
• лоза винограда – улитки, морепродукты;
• ольха – семга, индейка;
• клен – морепродукты, птица, свинина;
• береза – говядина, курица;
• вишня – птица, баранина.

Обратите внимание! Не рекомендуется использовать хвойные деревья (они выделяют смолу при горении), ДСП или фанеру.

Существует другой вариант – приобрести готовые угольные брикеты в магазине. Брикеты дают перманентный жар, но в то же время отсутствует какой-либо аромат. Есть еще рассыпной уголь, но он горит неравномерно по причине различной величины кусков.

Перед жаркой решетку следует смазать жиром, чтобы продукты не приставали к ней. И последнее: место для установки мангала следует заранее очистить от сухой травы, веток, мусора, желательно также, чтобы рядом всегда находилось ведро с песком.

Видео – Как быстро разжечь мангал

Как устроен мангал

1. Топка. Это внутренние стены, которые, непосредственно, контактируют с огнем. Лучше всего сделать облицовку из огнеупорного кирпича. Если вы выдвинете внутреннюю стену вперед относительно внешних, то обеспечите удобный доступ к решетке для гриля.
2. Решетка гриль. Она может быть либо чугунной, либо из нержавеющей стали. Лежит на угловых планках, ввинченных в кирпич.
3. Фундамент. Состоит из слоя бетона поверх утрамбованного щебня и держит всю конструкцию.
4. Внешние стены. Они опоясывают топку с одной стороны, предохраняют от вылетающих искр, а также существенно сокращают расход дров. Часто выполняют роль топки, если внутренних стен нет.
5. Зольник. Представляет собой металлический лист, на котором горит топливо. Располагается под решеткой на расстоянии около 30 см.

Голосование: какой сварочный инвертор самый лучший?

Что бы вы выбрали из сварочных инверторов или посоветовали бы приобрести?

Eurolux IWM190

0.00% ( 0 )

Fubag IQ200

0.00% ( 0 )

Ресанта САИ-220

100.00% ( 1 )

Искра MIG-305SP

0.00% ( 0 )

Blue Weld Starmig 210 DualSynergic

0.00% ( 0 )

AuroraPRO Overman 200

0.00% ( 0 )

Сварог ProMIG 200 Synergy

0.00% ( 0 )

Fubag IRMIG 200 Syn

0.00% ( 0 )

AuroraPRO Inter TIG 202

0.00% ( 0 )

Сварог Real TIG 200

0.00% ( 0 )

Ресанта САИ-250АД AC/DC

0.00% ( 0 )

Wert MMA 200

0.00% ( 0 )

Кедр MIG 175GD

0.00% ( 0 )

Quattro Elementi MultiPro 2100

0.00% ( 0 )

Усовершенствования для мангала

Чтобы расширить функционал вашей печи и придать ей оригинальный дизайн, можно добавить несколько модификаций:

• вертел позволит равномерно приготовить большой кусок мяса;
• дымоход отводит вредные продукты горения в сторону от обеденной зоны;
• мангал-камин – это стильное и грандиозное сооружение, где решетка гриль расположена внутри самодельного камина.

Прежде, чем выбрасывать отслужившие угли, дайте им остыть не менее 48 часов. Даже кажущиеся холодными, они могут сохранять тепло до нескольких дней.
